TS12B型飞机电网数据采集分析系统

2016-03-15 作者：

序号	技术指标	范围
1	采样速率	最高支持1Mb/s
2	采样通道	90路直流电压/108路交流电压/170路电流/60路IO
3	采样范围	直流电压0～100V/交流电压0～200V/电流0～4000A
4	输出通道	10路IO
5	采样精度	电压通道≤0.5%/电流通道≤1%
6	负载控制	8台直流/4台交流
7	最大负载	直流2000A/交流300A
8	交流功率因素	0.75～1
9	数据分析标准	GJB181/GJB181A/MIL-STD-704E/MIL-STD-704F
10	分析报告	同步自动生成
11	基于PXI总线单点或多点同步采集技术

数据采集系统主要完成在最多四台发电机并网发电时，参照GJB181-1986、GJB181A-2003和GJB3365-98标准，按照预定的试验步骤，对整个飞机电网的性能进行测试，并采集电网的电压、电流等参数，并计算试验需要的各项参数，如稳态电压、稳态电流、瞬态电压、瞬态电流、波峰系数、单次谐波含量、总谐波含量、畸变系数、畸变频谱、脉动电压、脉动频谱、过压浪涌、欠压浪涌等。

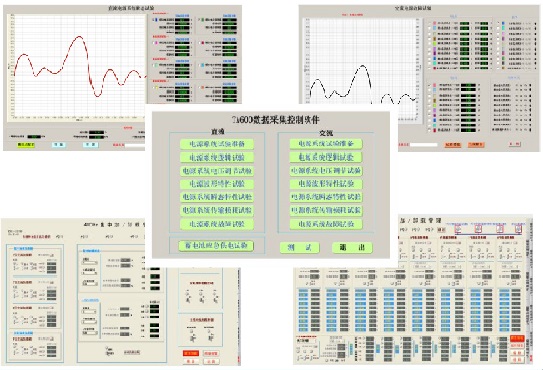

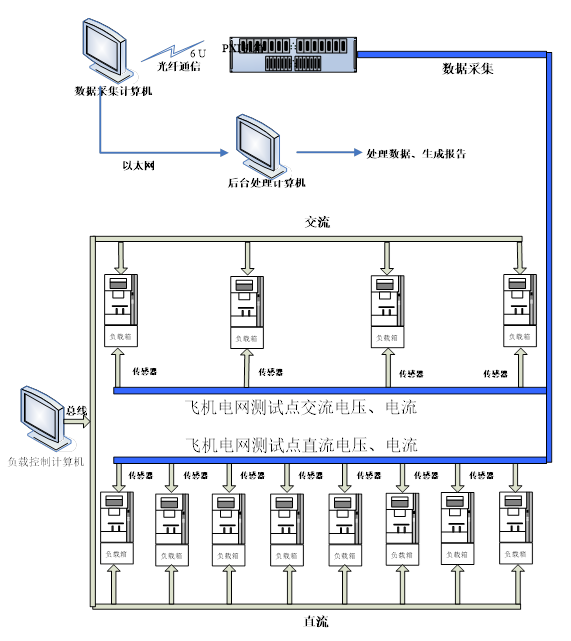

数据采集系统主要由负载控制系统、数据采集分析系统、后台处理系统组成。负载控制系统主要完成对模拟负载的投切控制，根据实验要求投入实验所需的不同大小的负载，实时检测各负载箱总电流及内部支路电流等各负载相关参数。数据采集分析系统主要完成对发电机输出参数和负载箱的电压电流的测试，并计算试验需要的参数。后台处理系统主要对数据采集系统保存的数据进行回放，对比分析，并以相应标准所规定额限制曲线为背景自动生成试验报表及打印等功能。拖动控制系统的结构框图如下所示。

目前该套数据采集系统中电压测量精度0.5%，电流测量精度1%，最高采样率为1.25Hz，可满足168路电压采集和160路交直流电流采集的需求。目前支持的标准有GJB181、GJB181A、MIL704E、MIL704F，支持的标准可根据用户需求进行扩展。
